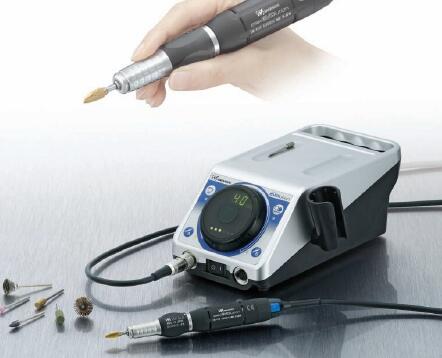

NAKANISHI電動打磨機EV410-230使用方法

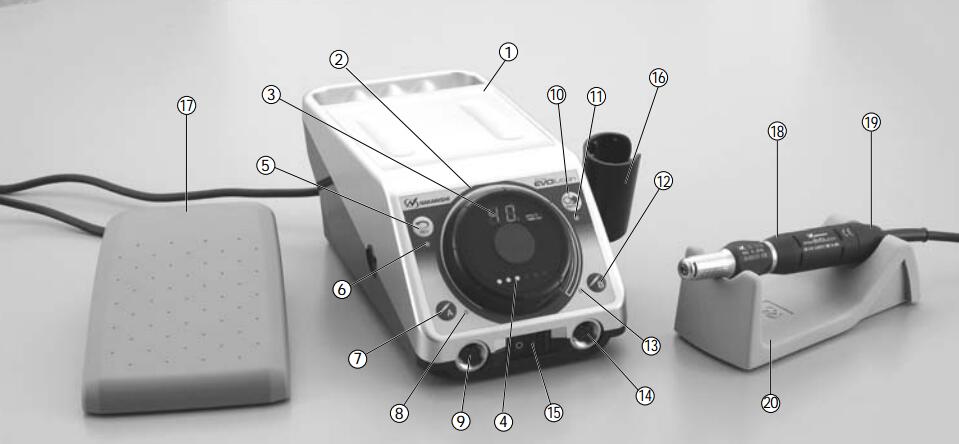

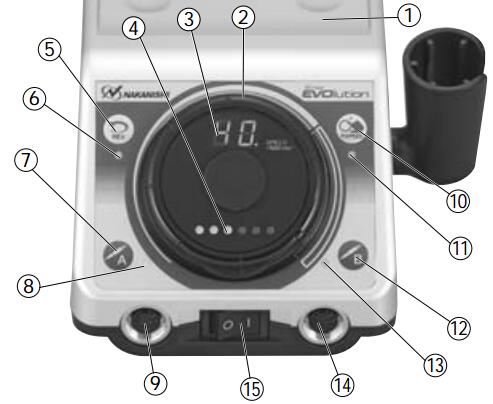

1.機體電源                       2.轉速調整盤

3.轉速顯示                       4.LED 負荷顯示燈

5.反轉按鍵                       6.反轉LED 顯示燈

7.開關按鍵A                      8.打磨筆A 啟動LED 顯示燈

9.打磨筆連接插口A               10.轉速固定

11.轉速固定LED 顯示燈           12.開關按鍵B

13.打磨筆A 啟動LED 顯示燈B      14.打磨筆連接插口B

15.電源開關                     16.打磨筆放置插架

17.腳踏開關(選配）              18.打磨筆

19.按鍵開關                     20.打磨筆放置架

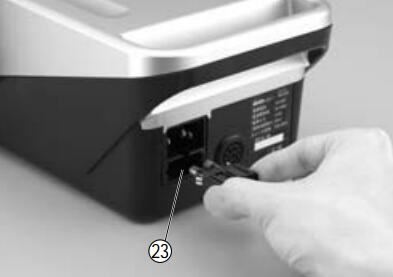

①機體電源

②轉速調整盤，用來調整打磨筆轉速。

③轉速顯示，轉速是以1000 為單位，（如顯示是40，

表示當前轉速為40000 轉/min-）

④LED 負荷顯示燈?？偣灿? 個LED 顯示燈，3

綠2 橙1 紅。紅色表示在允許范圍內，橙色表示過

載，紅色表示過載即將斷開運行。

⑤反轉按鍵

⑥當LED 燈亮起時，表示當前狀態處于反轉運行。

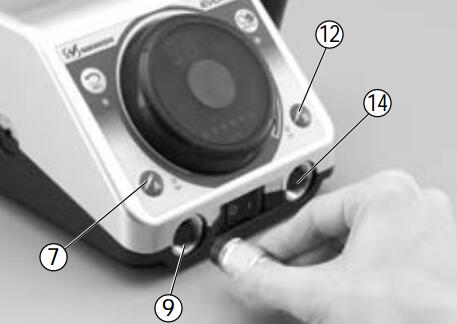

⑦啟動按鍵A，連接打磨筆可以按此鍵啟動。

⑧當LED 燈亮起時，表示當前處于運行狀態。

⑨連接插口，連接打磨筆。

⑩FIXPEED 按鍵是速度固定，有些打磨頭轉速不能過高，可以長按FIXPEED 按鍵將轉速固

定在允許范圍內，以保證使用安全。如需要取消轉速，先將打磨筆處于停止?fàn)顟B(tài)，按FIXPEED

鍵取消，將轉速調至所需轉速在啟動。（FIXPEED 設置最高30000min-）

11.當FIXPEED LED 燈亮起時，表示當前轉速已固定。相反，當FIXPEED LED 熄滅時，

表示固定轉速已經取消。

12.啟動按鍵B，連接打磨筆可以按此鍵啟動。

13.當LED 燈亮起時，表示當前處于運行狀態。

14.連接插口，連接打磨筆。

15.電源總開關，打磨機停止運行可以按此鍵將電源斷開。

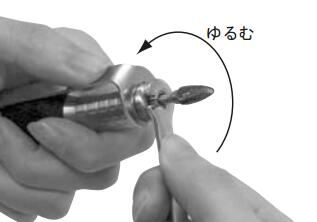

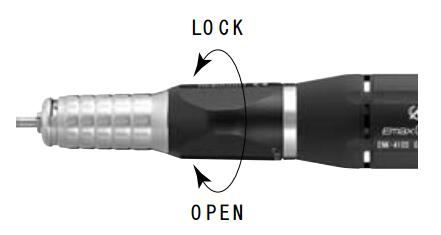

①如果使用需要更換夾頭，更換夾頭前請將機體電源關閉，在標準配件里配有可以拆裝夾

頭的扳手。(參照圖一）將夾頭松開。

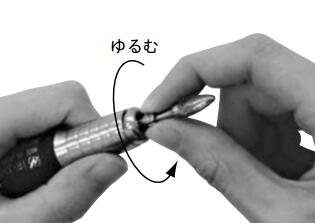

②夾頭松開后可以用手快速松開

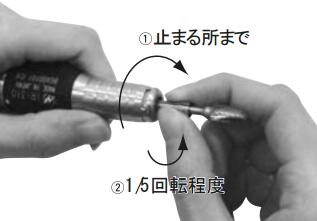

③取出夾頭，更換所需要的夾頭，鎖緊即可。
