PEACOCK數(shù)據(jù)顯示器 C-500/C-700 加裝可選BCD板的步驟

數(shù)據(jù)顯示器 C-500/C-700加裝可選BCD板的步驟

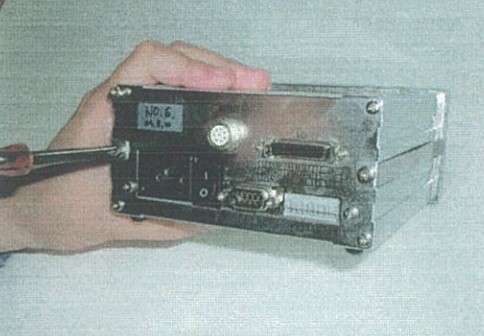

1. 擰開背板上6號固定螺絲

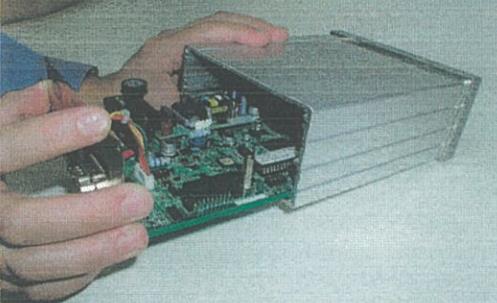

2. 從背面取出線路板,擰開螺絲后，你可以從背板取出線路板。輕輕地緩慢移出，不可強拉

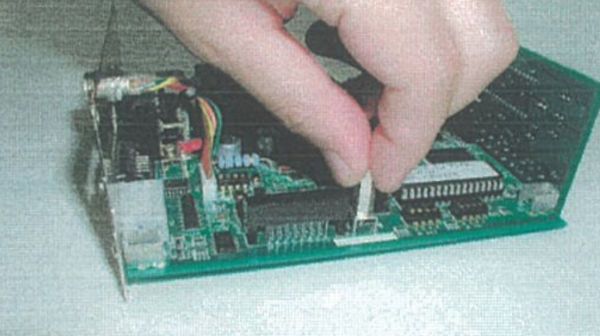

3. 安裝墊片到主線路板,把它直接擰緊到間隔安裝位置。

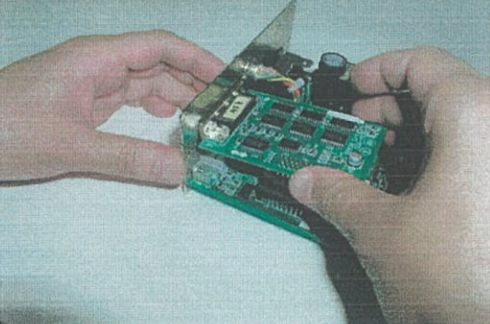

4. 安裝BCD線路板到主板上,拆卸背部的防護罩，慢慢檢查插入物的位置。

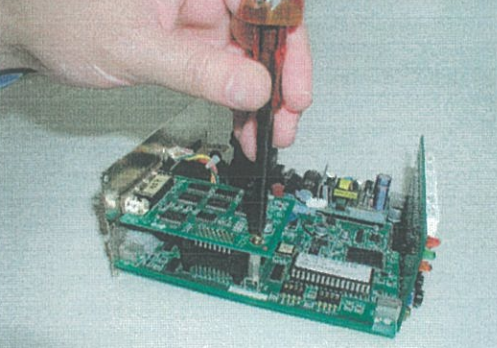

5. 用應用螺絲固定BCD線路板,用螺絲刀輕輕鎖緊

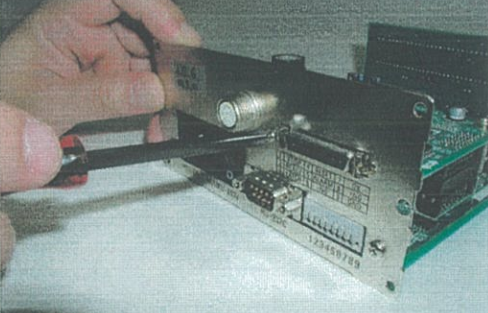

6. 用應用螺絲固定主體,用螺絲刀輕輕鎖緊



7. 當電路板插入本體并將螺釘固定在背部時，它將完成。插入面板并安裝傾斜支架，電源線、檢測器和BCD電纜連接，接通電源。
