美國環球UNIVERSAL同心度儀選型及使用方法

UNIVERSAL同心度儀選擇

UNIVERSAL同心度儀，適用于臺階軸、軸套、襯套等有同軸度要求的零件測量。由于測量精度高、測量準確、效率高被加工行業廣泛使用。

      選擇UNIVERSAL同心度儀需要確認四個部分：

    ①被測工件直徑和長度

    ②精度要求

    ③主滾輪選配。

     ④量表選配。

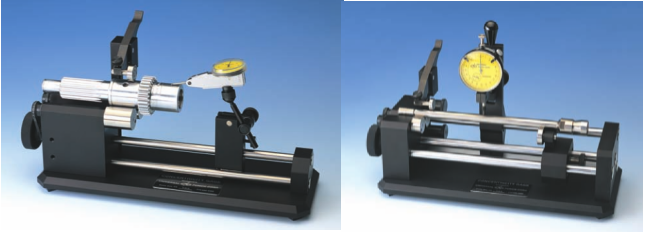

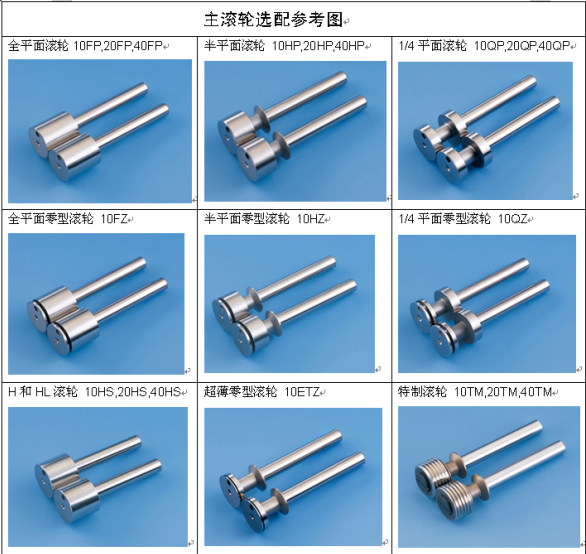

    如UNIVERSAL同心度儀B-20，可測量直徑￠10-50mm，長度152mm的工件；精度可達到5um以內，也可提供高精度2um；量表建議選擇日本孔雀PCN-2杠桿千分表；滾輪選擇：工件為普通圓柱形可選用120-20FP，其他形狀可參考下圖選擇。

UNIVERSAL同心度儀使用方法：

①根據被測工件大小調節UNIVERSAL同心度儀‘滾輪’ 高度，使‘滾輪’能夠以合適的壓力壓住被測工件。

②UNIVERSAL同心度儀通過‘調節手柄’升起‘滾輪’，將被測工件放置在‘旋轉工作軸’上，然后將‘滾輪’歸位。

③調節‘表架’的高度，并將其移動，使杠桿表測頭接觸被測工件表面，調整表盤指針歸零。

④調節‘杠桿表’測頭至被測工件合適位置，并使之接觸工件表面，調整表盤指針歸零。

⑤旋轉手柄，根據實際情況微調表頭，完成讀數。

UNIVERSAL同心度儀常用規格有B-40、B-20、B-10、A-10、H-40、H-20、H-10等。
