電子水平儀的基本原理以及操作方法的說明

電子水平儀的基本原理以及操作方法的說明

歸零調整、1/2 調整的作用

因?yàn)?strong>水平儀對地球的重心有非常敏感的反映，可以運用以下的方法找出 {0 點水平 }。

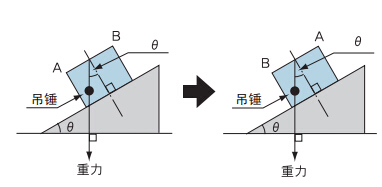

對于水平面的傾斜角度為θ。在此斜面上放一塊有吊錘的板。這樣斜面到直角的延長線與板的 A 側只有θ吊錘傾斜角度。將板調轉 180°， 斜面到直角延長線與板的 B 側只有θ吊錘傾斜角度。因此即使沒有絕對的基準（斜面與直角的延長線），倒轉 180°角度便可得出 2× θ。 2× θ的一半便是θ，也可得出水平面。得出水平后假設為 0, 正因?yàn)槿绱说艮D(zhuǎn) 180°時可以表示出實際傾斜角的 2 倍。表示的 2 陪的值的 一半便是傾斜角度，通過調整（斜面）被測量物將表示的一般的值變成 0，就成為水平。相反，有可能使用了原本有絕對基準的物體，因 為什么原因未能發現它有故障而誤用。

※DL-S3、DL-m1、DL-m3以及分離系統是可以一指完成歸0調整、 1/2調整并且是計算機內藏型。

0 點設定

水平儀沒有水平的0點。切入電源時的最初表示的0數值，不一定是水平的0點。需要測量水平的0點時，必須在每一次切入電源時設定0點。 只有如此，每一次以正確的調整過的0點基準進行測量，就不會因?yàn)?點錯誤而產生誤差。為了設定0點要進行歸零調整以及1/2調整。如果 不能歸零，基準面超過水平調整范圍傾斜的時候，將基準傾斜面調整為表示為0調整范圍。

A）傾斜的比較測量時

①放置在以水平儀為基準的傾斜面上。

②表示安定后調整 0，表示為 0。 上記是比較用 0 點設定。

B）調整為水平的平面時

①將水平儀放置在調整水平后的平面上。

②表示安定后調整 0，表示為 0。 上記是水平 0 點設定。

C）判斷不出平面是否水平時

①將水平儀放置在平面上。

②表示安定后調整 0，表示為 0。

③倒轉水平儀 180°，放置在同一位置上。

④待表示安定后調整 1/2，表示一半。 上記是水平 0 點設定。

此時的表示值是本水平儀放置的平面的傾斜量。由軸方向（對于測量軸的直角方向）傾斜的情況，可能會包含誤差，為了更加正確的設 定水平 0 點，請將調整 X、Y 軸方向的水平。

水平儀的使用注意事項（共通）

水平儀是精密測量儀器，請十分注意不要掉下或者打撞等碰撞。

使用前，使用經工業汽油與酒精濕潤的干凈的百潔布或者軟布，將測量面的污物擦拭干凈。

為了正確的測量，與普通精密測量一樣在恒溫室內使用，水平儀與測量物之間不要有溫差。

使用后的水平儀要將底座上涂抹防銹油保管。
