孔雀PEACOCK百分表如何正確使用？

孔雀PEACOCK百分表如何正確使用？

 PEACOCK百分表，常用在生產中，檢測工件的精度偏差，PEACOCK百分表適用于尺寸精度為IT6～IT8級零件的校正和檢驗；使用時，應按照零件的形狀和精度要求，選用合適的PEACOCK百分表的精度等級和測量范圍。

使用百分表和千分表時，必須注意以下幾點；

1 用PEACOCK百分表測量零件時，測量桿必須垂直于被測量表面。必須使測量桿的軸線與被測量尺寸的方向一致，否則將使測量桿活動不靈活或使測量結果不準確。

 2 測量時，不要使測量桿的行程超過百分表的測量范圍；不要使測量頭突然撞在零件上；不要使百分表受到劇烈的振動和撞擊，亦不要把零件用力推入測量頭下，避免損壞百分表的零件而失去精度。因此，用百分表不能用來測量表面粗糙或有明顯凸凹不平的零件。

   3 用PEACOCK百分表校正或測量零件時，應當使測量桿有一定的初始測定力。即在測量頭與測量表面接觸時，測量桿應有0.3到1mm壓縮量，使指針轉動半圈左右，然后轉動百分表表圈，使指針對準零位刻線。輕輕地拉動手提測量桿的圓頭，拉起和放松幾次，檢查指針所指的零位有無改變。當指針0位穩定后，再開始測量或校正零件的工作。

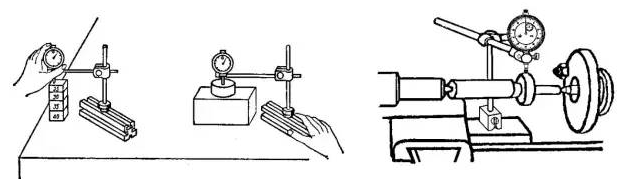

4  PEACOCK百分表檢查零件平整度、平行度時，將零件放在平臺上，使百分表測頭與工件表面接觸，調整指針使擺動旋轉，然后把刻度盤零位對準指針，跟著慢慢地移動表座或工件，當指針順時針轉動時，說明零件偏高，反時針轉動，則說明了零件偏低了。當進行軸測的時候，指針擺動最大數值 為最高點，測量孔的時候，就是以指針擺動最小數值(最低點)為讀數。

5 PEACOCK百分表檢驗軸類零件圓度、圓柱度及跳動，如圖所示方法測量偏心距，把被測軸裝在RSK同心度儀或V型座上 ，使百分表的測量頭接觸在偏心部位上，用手轉動軸，百分表上指示出的最大數字和最小數字之差 就是實際偏心距的尺寸。

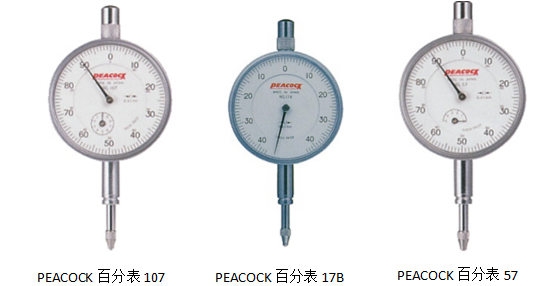

PEACOCK百分表代理商春亨工具，批發全系列百分表 庫存齊全，常用規格有17B、107、47Z、196Z、57、107-DX 、207、196B。

本文出自PEACOCK代理商春亨工具，更多PEACOCK百分表資訊，在這兒http://www.xntry.com/PEACOCK-2.htm

本文測量使用到的輔助測量為KANETEC日本強力百分表座、V型座，RSK新瀉理研同心度儀。
