螺紋環規中通規與止規的區別

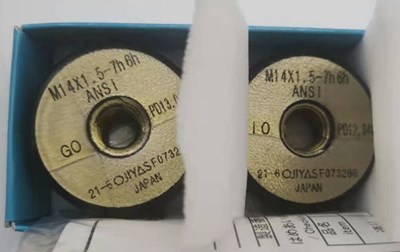

    螺紋環規是一種“量具”是用來檢測標準外螺紋中徑的，兩個為一套，一個通規，一個止規。兩個環規的內螺紋中徑分別按照標準螺紋中徑的最大極限尺寸和最小極限尺寸制造的，精度非常高。從外形上看通規這端比止規這端較長些。

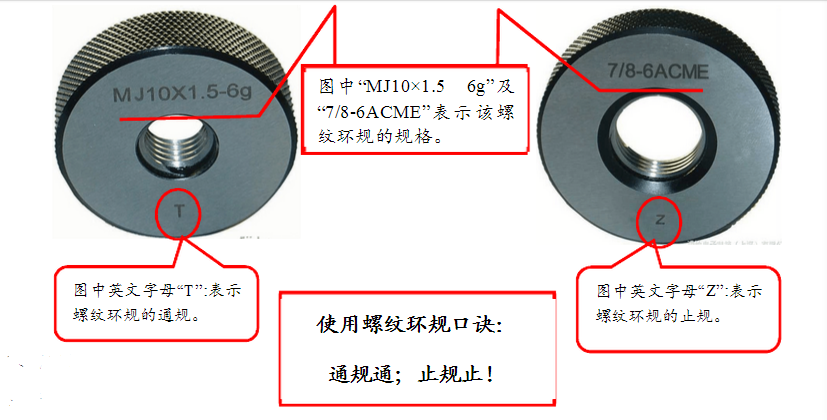

    螺紋環規通規和止規的區別

    分別用兩個環規往要被檢測的外螺紋上擰(順序隨意)。

    (1)通規不過，(擰不過去)螺紋中徑大了，產品不合格。

    (2)止規通過，中徑小了，產品不合格。

    (3)通規可以在螺紋的任意位置轉動自如，止規擰一至兩三圈，(可能有時還能多擰一兩圈，但螺紋頭部沒岀環規端面)就擰不動了，這時說明你檢測的外螺紋中徑正好在“公差帶”內，是合格的產品。
