西鐵城界限量表為生產合格品把控最后一道工序

西鐵城界限量表為生產合格品把控最后一道工序

西鐵城界限量表是通過指針式量表和電氣接點相組合成一體的檢測量具，可以在測定狀態中傳遞3段或5段的區別信號，使操作者直觀清晰的了解生產線上的工件品質。西鐵城界限量表主要運用于鐘表、汽車引擎、軸承等批量生產線上，發揮著自動化檢測，減少人工的重要作用。

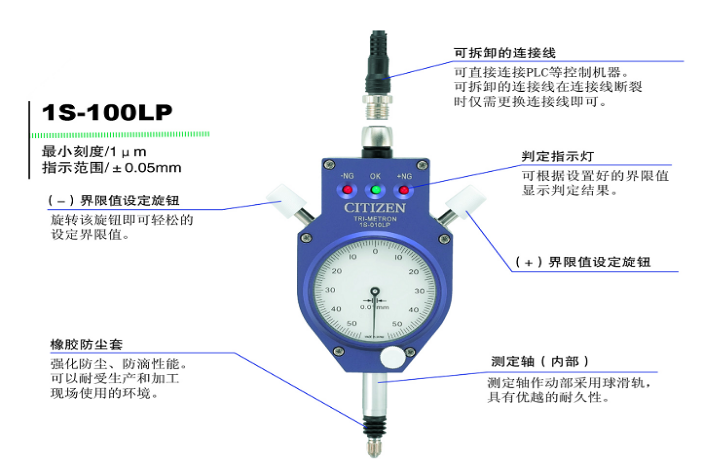

西鐵城界限量表1S-010LP表盤指針顯示使用步驟如下，具體步驟對應的操作部位如圖所示：

1、 檢測測頭：上下推動測定軸，確定西鐵城界限量表測定軸在測量行程內可以正常的整體移動。

2、 零位設置：使用標準件對界限表進行歸零，松開固定螺絲，將界限表上下移動，當指針正對0點時擰緊固定螺絲。

3、 零位微調：當上下移動界限表無法使指針正對0點時，可以轉動文字版旋鈕，使指針正對0點。歸0完成后，上下移動測定軸2、3次，確認指針位置沒有發生偏移。

4、 下偏差設置：取下標準件，轉動左側“-”界限調整旋鈕，使指針指向被測對象的負公差。

5、 上偏差設置：把測定軸推至底，將“+”界限調整旋鈕向右旋轉，使指針指向被測對象的正公差。

6、 公差核實：上下偏差設定完成后，上下推動測定軸2-3次，確認指針在正、負公差界限內（被測對象的公差范圍內）移動。

通過以上步驟對西鐵城界限量表調整好就可直接運用于生產中，特別適用于自動化生產線上，大量減小人工，提高生產效率。
