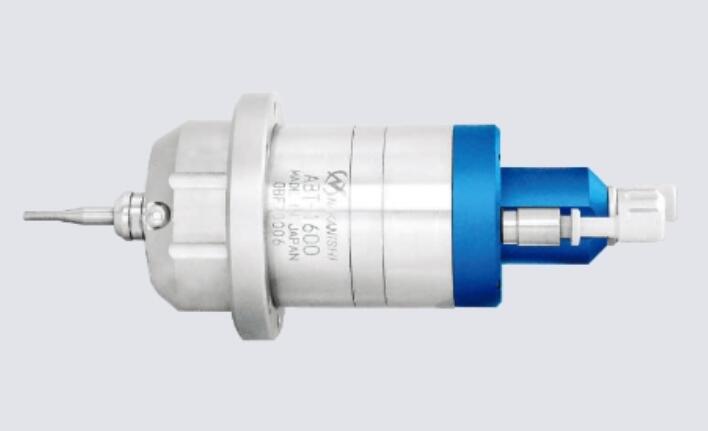

中西NAKANISHI氣浮主軸ABT-1600

中西NAKANISHI空氣軸承渦輪主軸（法蘭式） ABT-1600，又稱為氣浮主軸，最高轉速160,000轉/分鐘，跳動精度1μm，夾持φ0.5～4.0mm的刀具柄徑，適用于對加工精度要求較高、加工速度要求較快、對表面質量要求較高的工件加工。

氣浮主軸ABT-1600產品參數

    類型：氣動主軸

    外徑：φ40mm

    轉速：160,000轉/分鐘

    主軸跳動精度：1μm以內

    最大輸出：63W

    夾頭：CHA組（φ0.5～4.0mm）

    重量：570g

    軸承氣壓:0.5MPa（空氣消耗量：35/min）

    渦輪空氣壓力： 0.5MPa（空氣消耗量：150/min）

    軸承許用載荷能力

    徑向：10N 或更小

    推力：20N 或更小

    筒夾（CHA組）：φ0.5~φ4.0mm

    夾頭螺母: (CHN-3A)

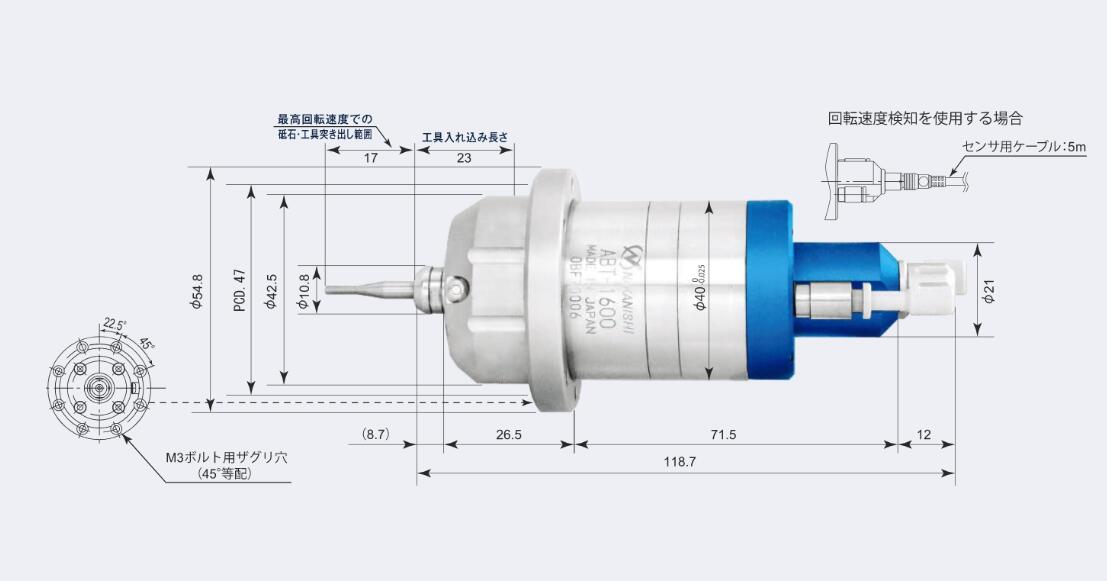

氣浮主軸ABT-1600產品尺寸

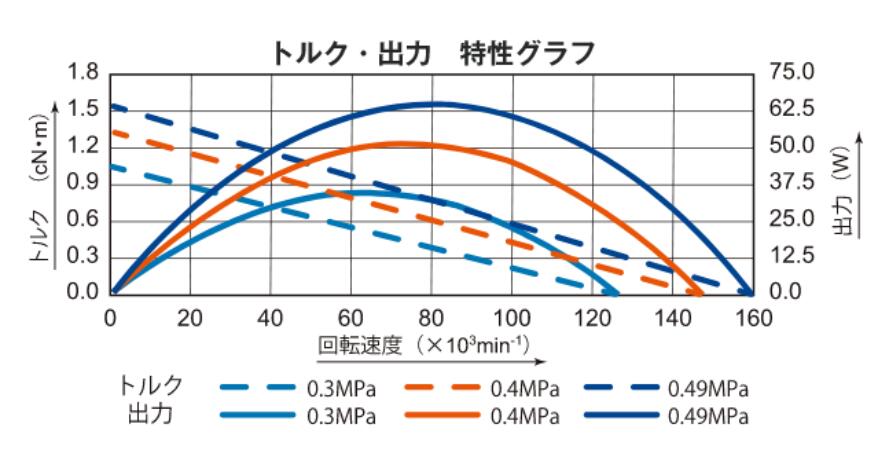

氣浮主軸ABT-1600輸出力矩圖

氣浮主軸ABT-1600使用注意事項

    *最大轉速使用時（160,000轉/分鐘） ，帶軸的磨石，和工具應安裝在 17mm 的懸伸范圍內。如果工具的總長度超過 40mm，請?jiān)谑褂们扒懈罟ぞ摺Ｈ绻獢U(kuò)大突出范圍，請降低轉速。

    * 空氣軸承主軸需要清潔干燥的空氣。

    *空氣軸承供氣口未供氣時，請勿旋轉主軸或更換尖端工具或夾頭。由于主軸和軸承相互接觸，在這種狀態下旋轉主軸或更換尖端工具或夾頭可能會損壞接觸區域并使其無法正常工作。

    * 即使在主軸停止時也始終向空氣軸承供氣。

    *請?jiān)谛D(zhuǎn)主軸并穩定旋轉后開始加工。

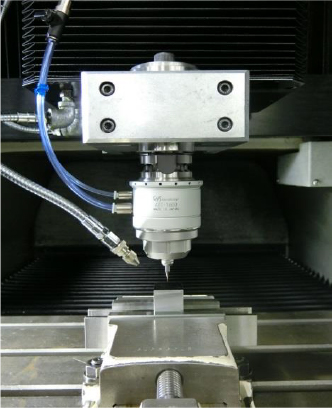

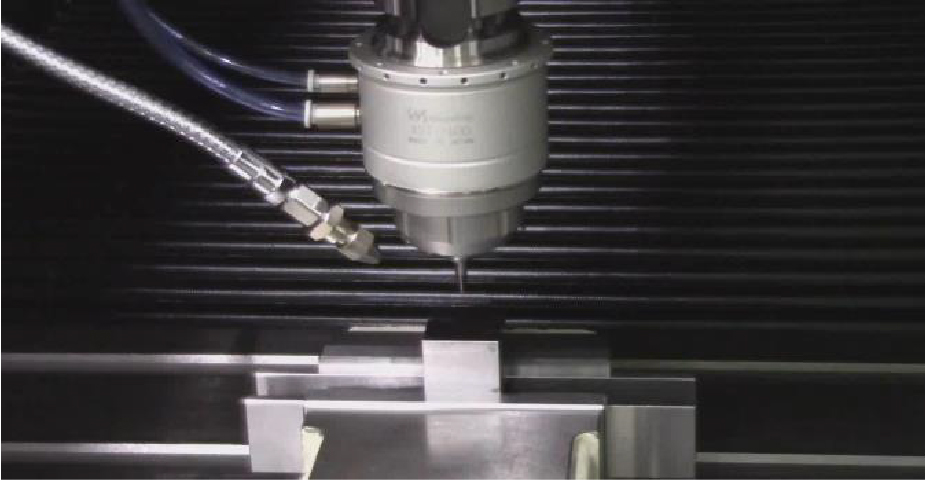

氣浮主軸ABT-1600加工案例

配備專用機/R0.2立銑刀加工（NAK80）

氣浮主軸特點

（1）最高轉速10萬轉可實現高速切削、磨削加工、打孔加工等。

（2）通過氣浮軸承和渦輪驅動，可實現高旋轉精度。

（3）本體外徑為φ40mm，小型緊湊。

（4）通過對渦輪葉片的改良，能以消耗較低空氣量的同時輸出高扭矩。

（5）采用渦輪排氣的冷卻結構，實現低發熱、低熱膨脹。

（6）僅通過簡單的氣管連接即可輕松使用。

（7）通過利用排氣，強化運轉中/加工中的防塵效果。

（8）氣浮軸承采用硅碳材料，且轉軸使用特殊涂層，以提高在特定情況下的耐燒結性。

（9）標準搭載磁性傳感器，可與市場銷售的旋轉顯示器連接，從而實現實時監測如：實際轉速、或轉速變化、旋轉異常等功能。

（10）不使用磁性傳感器時，可通過拆解拆下傳感器及線纜。（組裝方法在操作說明書中另行記載）
